CÂBLAGE INDUSTRIEL

Câblage industriel
puissance, commande et contrôle

Câbles de puissance et de commande tirés, séparés, repérés et testés jusqu'aux borniers, avec un carnet de câbles à jour pour vos automaticiens et votre maintenance.

En bref

Nos points forts

01

Commande : effort très faible

Un câble 12 × 1,5 mm² cuivre n'admet qu'environ 900 N en tête (S × 50 N/mm²). Une couronne de commande tirée à la main se blesse vite : on la déroule, on ne la traîne pas.

02

Rayon jusque dans l'armoire

Une U-1000 R2V se pose à 6 × D minimum : un câble de 20 mm exige 120 mm de rayon, y compris dans la remontée vers la goulotte de l'armoire.

03

TBTS testée sous 250 V

Les circuits de commande en TBTS se mesurent sous 250 V continu, contre 500 V pour les circuits 230/400 V, pour ne pas solliciter inutilement l'isolant et les équipements raccordés.

04

Zonage ATEX et matériel

Zone 0/20 : atmosphère explosive permanente, matériel de catégorie 1 ; zone 1/21 : occasionnelle, catégorie 2 ; zone 2/22 : accidentelle, catégorie 3. Presse-étoupes et boîtes suivent ce zonage.

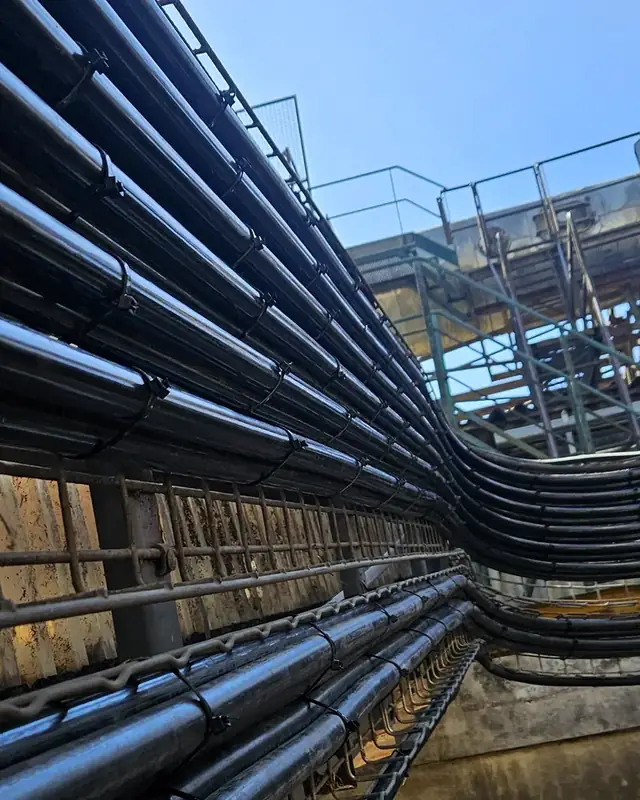

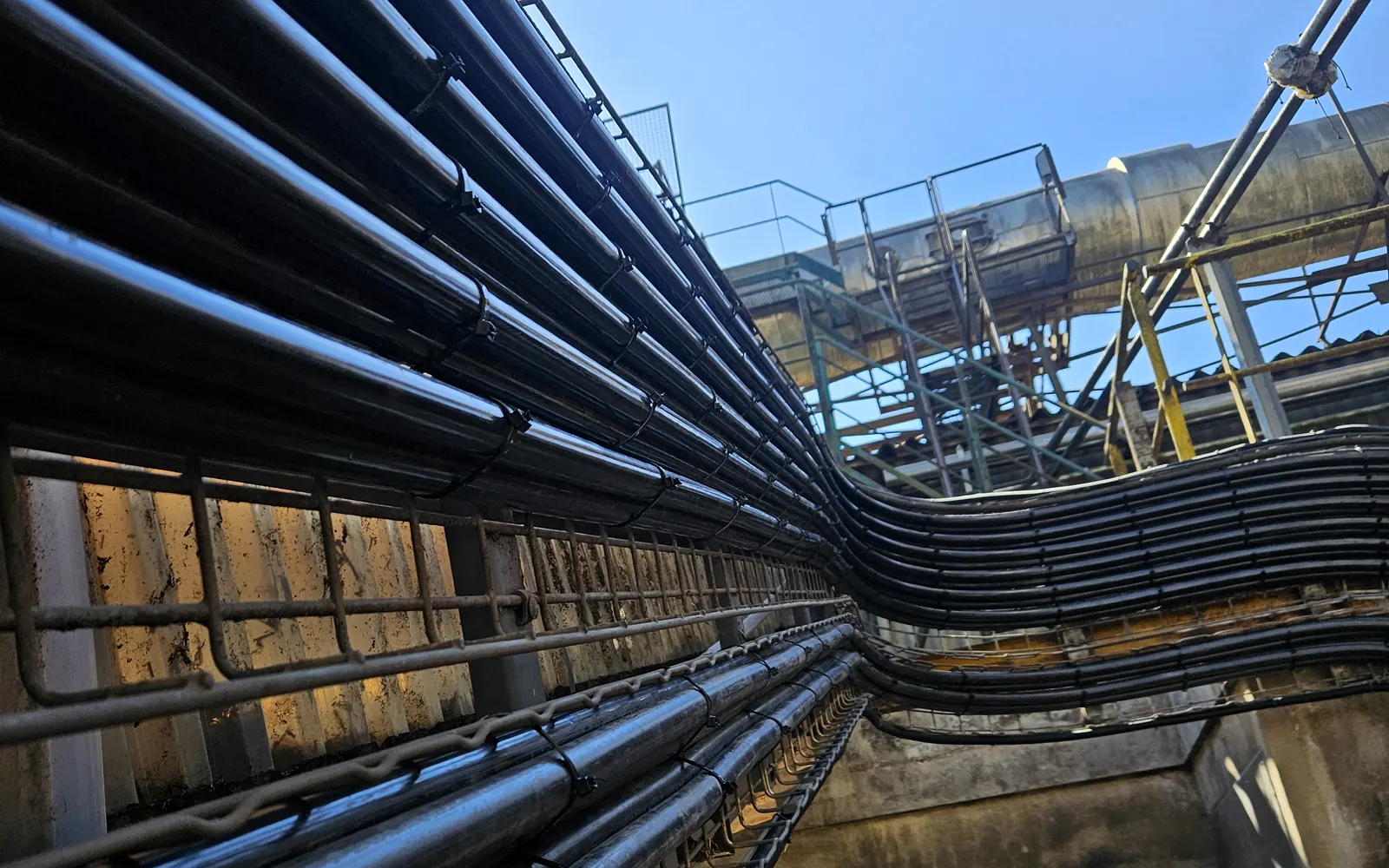

Câblage et raccordement d'un tableau industriel
Le métier

Le câblage industriel, notre cœur de métier

Un site industriel, c'est des kilomètres de câbles à poser dans le bon ordre, sur les bons supports, avec le bon repérage. DK Working est née de ce métier : nos tireurs de câbles et électriciens réalisent chaque année plusieurs centaines de kilomètres de tirage en usine, en plateforme logistique et en data center.

Nous prenons en charge la chaîne complète : lecture des plans et synoptiques, supportage et chemins de câbles, tirage BT/HT, raccordement aux armoires et équipements, repérage, tests et dossier d'ouvrage exécuté.

Prestations

Ce que couvre notre câblage industriel

Câbles de puissance

Câbles de puissance

Alimentation machines, moteurs, TGBT → armoires, sections jusqu'à 4×240 mm² et au-delà.

Commande & contrôle

Commande & contrôle

Câbles de commande, capteurs, automates, VDI et bus de terrain.

Cheminements

Cheminements

Chemins de câbles fil, tôle, échelles, inox ; supportage lourd et traversées.

Raccordement & tests

Raccordement & tests

Serrage au couple, continuité, isolement, carnet de câbles.

Contextes

Câblage industriel en site occupé

La plupart de nos chantiers de câblage se déroulent sans arrêt de production. Nous phasons les travaux par zones consignables, intervenons de nuit ou le week-end si nécessaire et coordonnons chaque coupure avec votre service maintenance.

Nous intervenons en industrie, agroalimentaire, data centers, logistique et sur les postes haute tension, en Hauts-de-France, Île-de-France et Belgique.

Armoires électriques

Câblage d'armoire électrique sur site

Le câblage d'armoire électrique regroupe deux métiers : le câblage en atelier (montage des appareillages, filerie interne) et le raccordement sur site, quand l'armoire est posée et qu'il faut y amener et y connecter les câbles de puissance et de commande. DK Working intervient sur ce second volet, au cœur de nos chantiers : nous tirons les câbles, nous les rangeons, nous les raccordons et nous les testons.

Ce que nous réalisons

  • Raccordement des arrivées et départs de puissance sur TGBT, tableaux divisionnaires et armoires de process
  • Raccordement des câbles de commande, de mesure et de signalisation sur borniers
  • Préparation des câbles : dénudage, sertissage de cosses, gainage, repérage aux deux extrémités
  • Serrage au couple prescrit par le constructeur et marquage des connexions
  • Mise à la terre et liaisons équipotentielles de l'armoire
  • Essais de continuité et d'isolement, fiches d'autocontrôle et carnet de câbles mis à jour

Les règles qui font la différence

Rayons de courbure respectés jusque dans l'armoire, séparation des circuits de puissance et de commande, réserves de longueur pour les évolutions, presse-étoupes adaptés à l'indice de protection, et repérage conforme au schéma : c'est ce qui rend une armoire maintenable pendant vingt ans. Voir aussi nos services de raccordement électrique et de tirage de câbles.

Repères

Puissance ou commande : deux familles de câblage

Sur un chantier industriel, les deux familles cohabitent dans les mêmes cheminements mais ne se traitent pas de la même façon.

Câblage de puissanceCâblage de commande et contrôle
RôleAlimenter les équipements (moteurs, transformateurs, tableaux)Piloter, mesurer, signaler (automates, capteurs, actionneurs)
SectionsMoyennes à très grosses (jusqu'aux centaines de mm²)Faibles, souvent multiconducteurs, parfois blindés
Points critiquesEffort de tirage, rayon de courbure, serrage au couple, échauffementSéparation des circuits, blindage et reprise de masse, repérage fil à fil
EssaisContinuité, isolement, ordre des phasesContinuité, sonnage point à point, isolement
Méthode

Notre méthode, étape par étape

1

Listes de câbles et borniers

Extraction des listes de câbles et des schémas de borniers, contrôle des repères et des longueurs avant la commande des tourets.

2

Séparation des familles

Puissance, commande, mesure et bus de terrain affectés à des chemins ou des compartiments distincts, croisements à angle droit.

3

Raccordement fil à fil

Embouts ou cosses sertis, repères aux deux extrémités, blindages repris sur presse-étoupe CEM lorsque le schéma le demande.

4

Sonnage et isolement

Sonnage point à point des câbles de commande, isolement sous 500 V ou 250 V selon le circuit, puis carnet de câbles et schémas annotés remis.

Questions fréquentes

Vos questions

Qu'appelez-vous câblage industriel ?

L'ensemble des liaisons électriques d'un site de production : câbles de puissance entre TGBT et armoires, alimentation des machines et moteurs, câblage de commande et de contrôle, réseaux courants faibles associés, sur leurs cheminements.

Câblez-vous aussi les armoires ?

Nous raccordons les armoires livrées par le tableautier et réalisons le câblage de puissance et de commande sur site. Le câblage d'armoire en atelier est confié à nos partenaires tableautiers.

Comment garantissez-vous le repérage des câbles ?

Chaque câble est repéré aux deux extrémités selon votre charte (ou la nôtre), avec un carnet de câbles livré dans le dossier d'ouvrage exécuté.

Pouvez-vous intervenir en zone ATEX ?

Oui, avec du personnel formé ATEX niveau 1 et 2, du matériel adapté et des modes opératoires validés avec l'exploitant.

Quelle tension d'essai pour les circuits de commande ?

Elle dépend de la tension du circuit : 250 V continu pour la TBTS ou la TBTP, 500 V pour les circuits jusqu'à 500 V, 1 000 V au-delà. Les équipements électroniques sensibles sont déconnectés avant la mesure.

Pourquoi séparer câbles de puissance et de commande ?

Les câbles de puissance rayonnent des perturbations qui faussent les mesures et les signaux des automates. La séparation par chemins distincts ou cloison métallique, et des croisements à angle droit, limite ces couplages et facilite la maintenance.

Qui définit le zonage ATEX du site ?

Le zonage est établi par l'exploitant, qui classe les emplacements en zones 0, 1, 2 (gaz) ou 20, 21, 22 (poussières). Nous adaptons ensuite le matériel, les entrées de câbles et les modes opératoires à ce classement.

Un chantier de câblage industriel à planifier ?

Chiffrage détaillé sous 48 h ouvrées · équipes certifiées VCA* · lot complet ou renfort encadré.
