Chemins de câbles :
types, choix et règles de pose
Fil, tôle perforée, échelle à câbles, dalle marine, PVC, inox : comment choisir le bon cheminement et le poser correctement. Retour d'expérience de nos équipes de pose.
Les principaux types de chemins de câbles

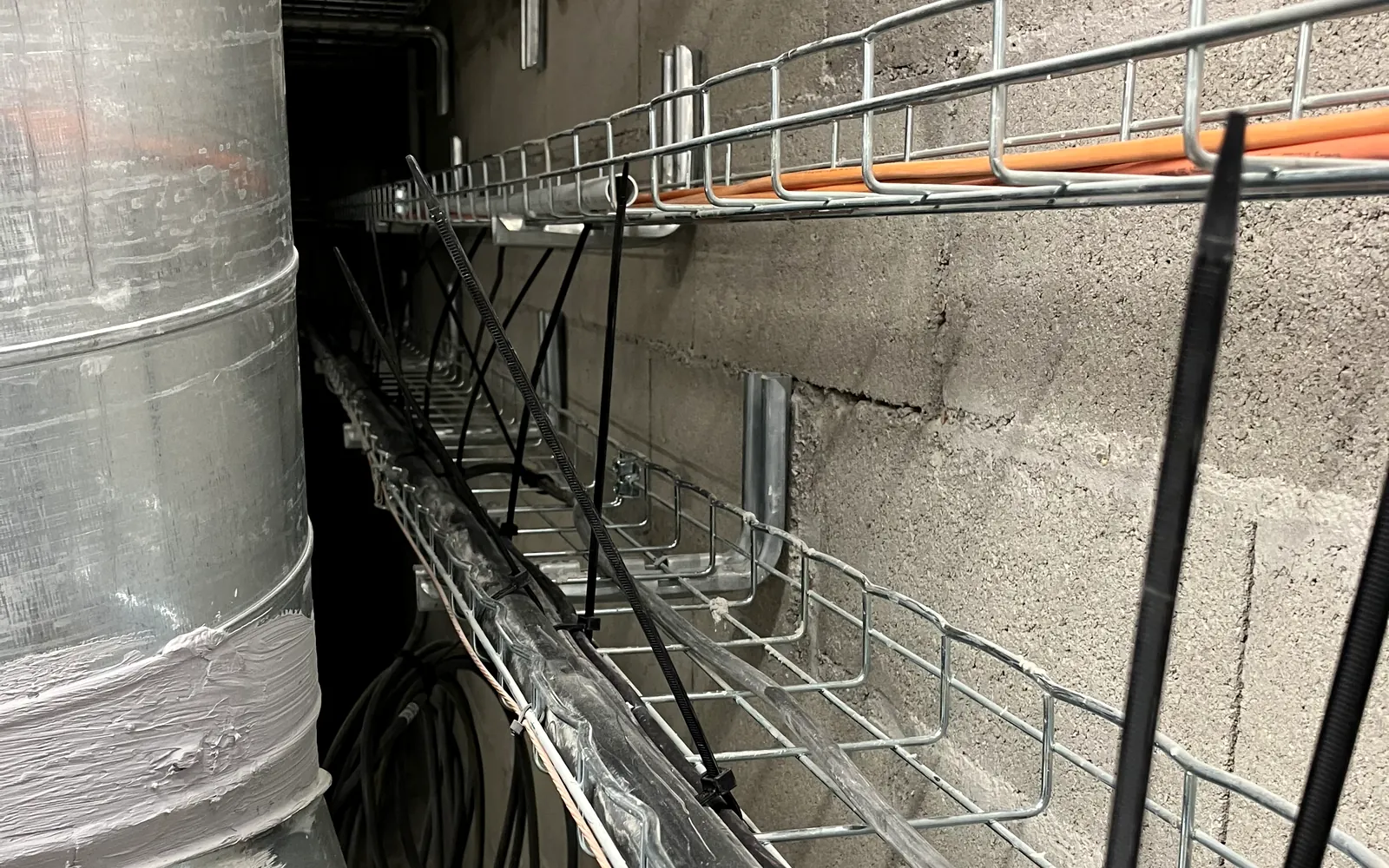

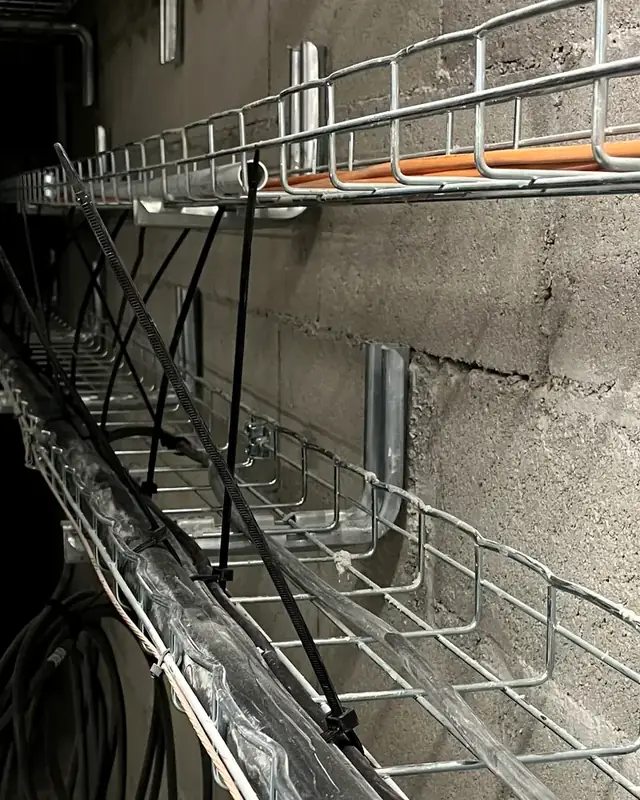

Chemin de câbles fil (type Cablofil)
Treillis en fil d'acier soudé, zingué ou inox. Léger, ventilé (bonne dissipation thermique), très rapide à couper et à assembler sur chantier. C'est le standard du tertiaire, des data centers et de l'industrie légère. Limites : charge modérée, esthétique brute, à éviter en extérieur non protégé sauf inox.
Chemin de câbles tôle perforée ou pleine
Profil en U en tôle d'acier galvanisée à chaud (Sendzimir ou bain), parfois avec couvercle. Meilleure protection mécanique et contre les projections ; supporte plus de charge que le fil. Utilisé en industrie, extérieur, locaux techniques. La tôle pleine avec couvercle sert aussi au cloisonnement CFO/CFA.
Échelle à câbles
Deux longerons reliés par des échelons. Pour les grandes sections (câbles de puissance, HT) et les longues portées (jusqu'à 3 m et plus entre supports). Incontournable en poste HT, TGBT, galeries techniques et parcs éoliens.
Dalle marine
Chemin de câbles en tôle épaisse, très rigide, posé à plat ou à champ, capable de supporter des câbles très lourds sur de longues distances. Historiquement marine et pétrochimie, utilisé aujourd'hui en industrie lourde et sur les liaisons de forte puissance.
PVC / plastique et inox
Le PVC convient aux ambiances corrosives légères et aux courants faibles ; l'inox 304L/316L est la référence en agroalimentaire, pharmacie et bord de mer (lavage haute pression, ambiance saline).
Bien poser un chemin de câbles
Supportage
Consoles, pendards, suspentes ou rails selon la structure. Espacement conforme à l'abaque de charge du fabricant (souvent 1,5 m), fixations dimensionnées au support (béton, acier, bardage), avec ancrages testés.
Continuité de terre
Les chemins métalliques doivent assurer la continuité électrique (éclisses conductrices ou tresses de masse) et être reliés à la terre. Point de contrôle systématique de nos autocontrôles.
Remplissage et réserve
30 à 50 % de réserve pour les évolutions, câbles rangés par familles, séparation courants forts / courants faibles, respect des rayons de courbure minimum des câbles.
Traversées et coupe-feu
Chaque traversée de mur ou plancher coupe-feu doit être rebouchée avec un produit certifié (mousse, mortier, manchons) et tracée dans le dossier d'ouvrage exécuté.
Et après ?
Une fois les cheminements posés, place au tirage de câbles puis au raccordement. Lire aussi notre guide du tirage de câbles.
Vos questions
Chemin de câbles fil ou tôle : lequel choisir ?
Le fil (type Cablofil) est léger, ventilé, rapide à poser et à modifier : idéal en tertiaire, data center et industrie légère. La tôle perforée protège mieux mécaniquement et convient aux ambiances agressives ou aux câbles lourds. L'échelle à câbles s'impose pour les grandes sections et longues portées.
Quel espacement entre supports ?
En général 1,5 m pour le fil et la tôle en charge normale, jusqu'à 3 m pour les échelles selon la charge et le fabricant. On se réfère toujours à l'abaque de charge du fabricant et au cahier des charges.
Faut-il séparer courants forts et courants faibles ?
Oui : cheminements distincts ou cloisonnement, avec une distance suffisante pour éviter les perturbations électromagnétiques, selon la NF C 15-100 et les prescriptions du bureau d'études.
Quelle largeur de chemin de câbles prévoir ?
On dimensionne sur la section totale des câbles avec 30 à 50 % de réserve pour les évolutions futures, en respectant le taux de remplissage du fabricant.
